消聲器
SQS—SP型蒸汽排放消聲器
結構形式
本系列消聲器為小孔噴注放散型消聲器。
適用范圍
適用于降低小型鍋爐排放蒸汽時產生的動力性噪聲。
◎規格、性能、外形尺寸
型號 |
消聲器適用參數 |
外形尺寸 |
進口法蘭標準 |
排放量t/h |
壓力MPa |
溫度℃ |
消聲量dB(A) |
H |
H1 |
Ф1 |
D |
HG20592-98 |
SQS-SP-1 |
1 |
2.0 |
350 |
30 |
730 |
100 |
300 |
159 |
DN32 PN2.5 |
SQS-SP-2 |
2 |
2.0 |
350 |
30 |
775 |
100 |
350 |
219 |
DN50 PN2.5 |
SQS-SP-3 |
4 |
2.0 |
350 |
30 |
1140 |
150 |
450 |
298 |
DN65 PN2.5 |
SQS-SP-4 |
6 |
2.0 |
350 |
30 |
1250 |
150 |
500 |
350 |
DN80 PN2.5 |
SQS-SP-5 |
8 |
2.0 |
350 |
30 |
1365 |
150 |
520 |
377 |
DN100 PN2.5 |
SQS-SP-6 |
10 |
2.0 |
350 |
30 |
1625 |
150 |
600 |
426 |
DN125 PN2.5 |
|
 |
注：本系列消聲器額定排汽壓力按1.3MPa設計的，如排汽壓力為0.8MPa，選用消聲器應比排放管徑大一級選用：排汽壓力為2.0MPa時應比排放管小一級選用。
SQS—KXP型鍋爐排汽消聲器
結構形式本系列消聲器為小孔噴注與擴容降壓組合式結構，具有重量輕、體積小、頻帶寬等特點。
適用范圍本系列消聲器廣泛用于冶金、熱電化工、石油等工業部門中各種鍋爐蒸汽向空排放及安全閥排汽消聲。
規格、性能、外形尺寸
類別 |
型號 |
適用鍋爐參數 |
消聲器特性 |
外形尺寸 |
容量t/h |
壓力MPa |
溫度℃ |
設計流量t/h |
消聲量dB(A) |
L1 |
L |
D |
ФXt |
中壓 |
SQS-KXP(ZH)-10 |
35 |
3.82 |
450 |
10 |
30 |
480 |
690 |
Ф219 |
Ф57×3.5 |
SQS-KXP(ZH)-15 |
50 |
38 |
751 |
1102 |
Ф325 |
Ф57×3.5 |
SQS-KXP(ZH)-25 |
65.75 |
25 |
38 |
1099 |
1451 |
Ф76×4 |
SQS-KXP(ZH)-40 |
130 |
40 |
36 |
1419 |
1786 |
Ф108×4.5 |
次高壓 |
SQS-KXP(S)-10 |
35 |
530 |
485 |
10 |
36 |
640 |
992 |
Ф325 |
Ф57×3.5 |
SQS-KXP(S)-25 |
65.75 |
25 |
38 |
1099 |
1451 |
Ф76×4 |
SQS-KXP(S)-40 |
130 |
40 |
36 |
1418 |
1786 |
Ф108×4.5 |
高壓 |
SQS-KXP(G)-60 |
220 |
9.81 |
540 |
60 |
38 |
1520 |
2074 |
Ф520 |
Ф133×10 |
|
SQS-KXP(G)-80 |
80 |
39 |
1818 |
2372 |
|
SQS-KXP(G)-100 |
100 |
39 |
2039 |
2593 |
超高壓 |
SQS-KXP(ch)-100 |
420 |
13.73 |
540 |
100 |
40 |
2039 |
2590 |
Ф520 |
Ф133×16 |
|
SQS-KXP(ch)-200 |
670 |
200 |
41 |
2574 |
3123 |
注：用于安全閥排氣放空消聲器，請注明安全閥排量，啟跳壓力(表壓)，介質溫度。

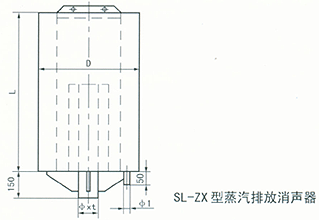

SQS—ZX型蒸汽排放消聲器
結構形式本系列消聲器利用節流降壓和小孔噴注兩種消聲機理，采用多級減壓管通過適當?shù)慕M合，制成具有寬頻帶消聲的復合式消聲器。
適用范圍本系列消聲器廣泛用于鍋爐排汽放空，也可用于其它氣體(如空氣、過熱蒸汽、氮氣、氧氣以及各種空壓機、鼓風機等多余氣體的排汽消聲。
規格、性能、外形尺寸
型號 |
排氣量t/h |
壓力MPa |
溫度℃ |
進氣管ФXt(mm) |
疏水管Ф1(mm) |
外形尺寸mm (直徑D×高L) |
SQS-ZX2-0.3/150 |
2 |
0.3 |
150 |
Ф57×3 |
Ф25×2.53 |
60×1000 |
SQS-ZX2-0.3/150 |
3 |
0.3 |
150 |
Ф76×3.5 |
Ф25×2.5 |
360×1000 |
SQS-ZX5-0.3/150 |
5 |
0.3 |
150 |
Ф133×4.5 |
Ф25×2.2 |
526×1000 |
SQS-ZX10-0.3/150 |
10 |
0.3 |
150 |
Ф219×6 |
Ф25×2.5 |
600×1200 |
SQS-ZX15-0.4/151 |
15 |
0.4 |
151 |
Ф219×6 |
Ф25×2.5 |
606×1100 |
SQS-ZX30-0.4/151 |
30 |
0.4 |
151 |
Ф325×8 |
Ф25×2.5 |
750×1200 |
SQS-ZX5-0.4/180 |
5 |
0.4 |
180 |
Ф159×5 |
Ф25×2.5 |
526×1000 |
SQS-ZX5-0.3/400 |
5 |
0.3 |
400 |
Ф159×5 |
Ф25×2.5 |
526×1000 |
SQS-ZX10-0.3/400 |
10 |
0.3 |
400 |
Ф219×6 |
Ф25×2.5 |
600×1200 |
SQS-ZX2-00.3/200 |
20 |
0.3 |
200 |
Ф273×7 |
Ф25×2.5 |
700×1200 |
SQS-ZX40-0.3/200 |
40 |
0.3 |
200 |
Ф325×8 |
Ф25×2.5 |
800×1200 |
SQS-ZX20-0.2/133 |
40 |
0.2 |
133 |
Ф325×8 |
Ф25×2.5 |
650×1200 |
SQS-ZX15-1.0/250 |
15 |
1.0 |
150 |
Ф159×5 |
Ф25×2.5 |
630×1200 |
SQS-ZX20-1.0/250 |
20 |
1.0 |
250 |
Ф219×6 |
Ф25×2.5 |
700×1400 |
SQS-ZX30-1.0/250 |
30 |
1.0 |
250 |
Ф219×6 |
Ф25×2.5 |
700×1400 |
SQS-ZX5-1.27/194 |
5 |
1.27 |
194 |
Ф89×3.5 |
Ф25×2.5 |
473×1000 |
SQS-ZX5-1.27/300 |
5 |
1.27 |
300 |
Ф89×3.5 |
Ф25×2.5 |
473×1000 |
SQS-ZX10-1.27/320 |
10 |
1.27 |
320 |
Ф133×5 |
Ф25×2.5 |
606×1100 |
SQS-ZX15-1.27/320 |
15 |
1.27 |
320 |
Ф159×6 |
Ф25×2.5 |
646×1100 |
SQS-ZX10-1.27/250 |
10 |
1.27 |
250 |
Ф108×4 |
Ф25×2.5 |
580×1200 |
SQS-ZX15-1.27/250 |
15 |
1.27 |
250 |
Ф133×4.5 |
Ф25×2.5 |
630×1200 |
SQS-ZX20-1.27/250 |
20 |
1.27 |
250 |
Ф159×5 |
Ф25×2.5 |
630×1200 |
SQS-ZX40-1.27/250 |
40 |
1.27 |
250 |
Ф219×6 |
Ф25×2.5 |
806×1700 |
SQS-ZX50-1.27/320 |
50 |
1.27 |
320 |
Ф273×8 |
Ф25×2.5 |
906×1800 |
SQS-ZX15-2.5/225 |
15 |
2.5 |
220 |
Ф89×5 |
Ф25×2.5 |
600×1200 |
SQS-ZX30-2.5/225 |
30 |
2.5 |
220 |
Ф133×7 |
Ф25×2.5 |
700×1400 |
SQS-ZX10-3.83/450 |
10 |
3.83 |
450 |
Ф57×3 |
Ф25×2.5 |
600×1075 |
SQS-ZX20-3.83/450 |
20 |
3.83 |
450 |
Ф108×7 |
Ф25×2.5 |
750×1100 |
SQS-ZX20-4.3/256 |
20 |
4.3 |
256 |
Ф89×6 |
Ф25×2.5 |
750×1075 |
SQS-ZX20-3.83/450 |
20 |
3.83 |
450 |
Ф133×8 |
Ф25×2.5 |
900×1200 |
SQS-ZX60-3.83/450 |
60 |
3.83 |
450 |
Ф159×10 |
Ф25×2.5 |
900×1975 |
SQS-ZX110-3.83/450 |
110 |
3.83 |
450 |
Ф219×12 |
Ф25×2.5 |
1108×1965 |

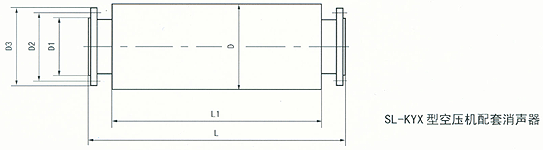

SQS—KYX型空壓機配套消聲器
結構形式本系列消聲器采用阻性吸聲段與抗性段相結合的阻抗復合形消聲器，可與不同風量的空壓機相配套。
適用范圍本系列消聲器主要用于降低空壓機進排氣口產生的空氣動力性噪聲，阻損小于200Pa，消聲量≥25dB(A)。
規格、性能、外形尺寸
型號 |
適用流量
(Nm3/min) |
L(mm) |
L1(mm) |
D(mm) |
D1(mm) |
D2(mm) |
D3(mm) |
適用消聲部位 |
SQS-KYX3X |
3 |
1000 |
800 |
320 |
80 |
125 |
170 |
進氣消聲 |
SQS-KYX6X |
6 |
1220 |
1020 |
370 |
100 |
144 |
170 |
進氣消聲 |
SQS-KYX10X |
10 |
1220 |
1020 |
420 |
150 |
200 |
210 |
進氣消聲 |
SQS-KYX20X |
20 |
1420 |
1220 |
560 |
200 |
250 |
300 |
進氣消聲 |
SQS-KYX40X |
40 |
1620 |
1420 |
650 |
250 |
300 |
350 |
進氣消聲 |
SQS-KYX40B |
40 |
1620 |
1420 |
650 |
250 |
300 |
350 |
排氣消聲 |
SQS-KYX100X |
100 |
2180 |
1880 |
1000 |
450 |
550 |
650 |
排氣消聲 |
SQS-KYX100B |
100 |
2180 |
1880 |
1000 |
450 |
550 |
650 |
排氣消聲 |
SQS-KYX200X |
200 |
2500 |
2200 |
1200 |
700 |
800 |
900 |
排氣消聲 |
SQS-KYX200B |
200 |
2500 |
2220 |
1200 |
700 |
800 |
900 |
排氣消聲 |
SQS—KAP型壓縮空氣排放消聲器
結構形式本系列消聲器是一種阻抗復合消聲器，阻性段采用列管吸聲通道，抗性段采用小孔噴注，可與不同風量的空壓機相配套。
適用范圍主要用于降低空氣壓縮機放散空氣時產生的動力性噪聲。壓力P≤0.6Mpa，消聲量≥30dB(A)，本消聲器為立式安裝。
規格、性能、外形尺寸
型號 |
適用流量
(Nm3/min) |
外形尺寸 |
進口法蘭標準 |
H |
H1 |
D |
Ф1 |
HG20592-97 |
SQS-KAP-1 |
12-18 |
1800 |
100 |
350 |
550 |
PN1.0 DN80 |
SQS-KAP-2 |
54-96 |
2000 |
100 |
526 |
880 |
PN1.0 DN150 |
SQS-KAP-3 |
100-204 |
2500 |
150 |
700 |
1000 |
PN1.0 DN200 |
SQS-KAP-4 |
200-320 |
3000 |
150 |
860 |
1200 |
PN1.0 DN250 |
SQS-KAP-5 |
288-340 |
3000 |
200 |
1038 |
1400 |
PN1.0 DN300 |
SQS-KAP-6 |
392-460 |
3500 |
200 |
1210 |
1700 |
PN1.0 DN350 |
SQS-KAP-7 |
512-604 |
3500 |
200 |
1380 |
1700 |
PN1.0 DN400 |

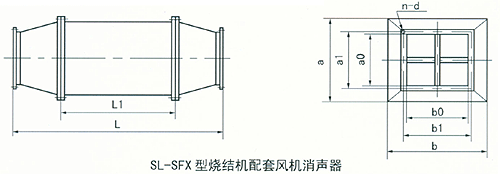

SQS—SFX型燒結機配套風機消聲器
結構形式燒結機配套風機消聲器系阻性片式結構，整個系列可與不同風量的風機配套。
適用范圍主要用于控制與燒結機配套主抽風機、機尾除塵風機、粉焦除塵等風機放散氣體產生的動力性噪聲。
規格、性能、外形尺寸
型號 |
風量
(Nm3/h) |
風壓
(Pa) |
外形尺寸 (m) |
法蘭尺寸 |
平均
消聲量
dB(A) |
壓力損失
(Pa) |
L |
a×b |
a0×b0 |
a1×b1 |
n-d |
SQS-SFX-1 |
1600-2500 |
2500 |
2000 |
2228×2400 |
1200×1815 |
1320×1925 |
51-Ф30 |
>20 |
≤200 |
SQS-SFX-2 |
3250-4750 |
4000 |
2000 |
3400×4000 |
1800×2500 |
1920×2620 |
63-Ф30 |
>20 |
≤200 |
SQS-SFX-3 |
6500-7150 |
4500 |
2500 |
2800×4200 |
2000×3000 |
2120×3120 |
76-Ф30 |
>25 |
≤200 |
SQS-SFX-4 |
8000-9000 |
5000 |
3000 |
3964×4200 |
2500×3000 |
2620×3120 |
84-Ф30 |
>30 |
≤200 |
SQS-SFX-5 |
12000-13000 |
5500 |
3000 |
4284×5000 |
2800×3800 |
2920×3800 |
86-Ф30 |
>30 |
≤200 |
SQS-SFX-6 |
16000-17000 |
6500 |
3000 |
3810×6105 |
2800×5000 |
2920×5120 |
90-Ф32 |
>30 |
≤200 |

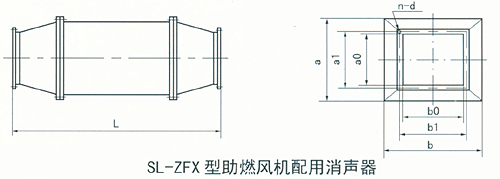

SQS—ZFX型助燃風機配用消聲器
結構形式助燃風機消聲器系列管型吸聲結構，整個系列可與不同風量的助燃風機配套。
適用范圍主要用于控制煉鐵熱風爐助燃風機產生的動力性噪聲。
規格、性能、外形尺寸
型號 |
風量
(Nm3/h) |
風壓
(Pa) |
外形尺寸 (m) |
法蘭尺寸 |
平均
消聲量
dB(A) |
壓力損失
(Pa) |
L |
a×b |
a0×b0 |
a1×b1 |
n-d |
SQS-ZFX-1 |
8100～10200 |
2080～7000 |
2100 |
994×994 |
350×600 |
450×700 |
18-Ф13 |
>20 |
<400 |
SQS-ZFX-2 |
25000 |
2990 |
2300 |
994×1487 |
500×100 |
600×1200 |
32-Ф13 |
>20 |
<400 |
SQS-ZFX-3 |
41200～48000 |
3000～3270 |
2600 |
1487×1487 |
550×1280 |
650×1380 |
32-Ф17 |
>20 |
<400 |
SQS-ZFX-4 |
55840～64200 |
.3860～4770 |
2700 |
1487×1980 |
550×1770 |
650×1870 |
38-Ф17 |
>20 |
<400 |
SQS-ZFX-5 |
180000 |
3000 |
3000 |
1980×2473 |
600×1770 |
700×1870 |
40-Ф17 |
>20 |
<400 |
SQS—OGP型高壓氧氣放散消聲器
結構形式本系列消聲器是一種節流降壓、耐熱吸聲復合式消聲器，內部結構采用了抗燃性能優良的不銹鋼及銅合金。
適用范圍本系列消聲器適用于降低氧氣壓縮機后放散氧氣時產生的動力性噪聲。
規格、性能、外形尺寸
型號 |
消聲器適用參數 |
外形尺寸 |
進口法蘭標準 |
風量Nm3/h |
壓力MPa |
溫度℃ |
消聲量dB(A) |
L |
L1 |
D |
HG20592-97 |
SQS-OGP-1 |
350-1000 |
3.0 |
200 |
30 |
1050 |
773 |
219 |
PN4.0 DN50 |
SQS-OGP-2 |
1300-3500 |
3.0 |
200 |
30 |
1200 |
862 |
325 |
PN4.0 DN80 |
SQS-OGP-3 |
2000-6000 |
3.0 |
200 |
30 |
1350 |
982 |
377 |
PN4.0 DN100 |
SQS-OGP-4 |
4000-9000 |
3.0 |
200 |
30 |
1510 |
1114 |
426 |
PN4.0 DN125 |
SQS-OGP-5 |
5500-1200 |
3.0 |
200 |
30 |
1670 |
1225 |
510 |
PN4.0 DN150 |
SQS—ODP型低壓氧氣放散消聲器
結構形式本系列消聲器是一種節流擴散、耐熱吸聲復合式消聲器，內部結構采用了抗燃性能好的不銹鋼及銅合金。
適用范圍主要用于降低空氣分離裝置和氧氣壓縮機后放散氧氣時產生的動力性噪聲。
規格、性能、外形尺寸
型號 |
消聲器適用參數 |
外形尺寸 |
進口法蘭標準 |
風量Nm3/h |
壓力MPa |
溫度℃ |
消聲量dB(A) |
L |
L1 |
D |
HG20592-97 |
SQS-ODP-1 |
240-600 |
0.8 |
200 |
30 |
1050 |
773 |
219 |
PN1.6 DN50 |
SQS-ODP-2 |
600-1500 |
0.8 |
200 |
30 |
1200 |
862 |
325 |
PN1.6 DN80 |
SQS-ODP-3 |
1500-3600 |
0.8 |
200 |
30 |
1350 |
982 |
377 |
PN1.6 DN100 |
SQS-ODP-4 |
1800-4200 |
0.8 |
200 |
30 |
1510 |
1114 |
426 |
PN1.6 DN125 |
SQS-ODP-5 |
3200-7200 |
0.8 |
200 |
30 |
1670 |
1225 |
510 |
PN1.6 DN150 |
SQS—KODP型氧氣放散消聲器
結構形式本系列消聲器是一種擴容阻抗復合式消聲器，內部結構采用了抗燃性能好的不銹鋼及鋁合金。
適用范圍本系列消聲器適用于降低氧氣壓縮機后放散氧氣時產生的動力性噪聲。
規格、性能、外形尺寸
型號 |
消聲器適用參數 |
外形尺寸 |
進口法蘭標準 |
風量Nm3/h |
壓力MPa |
溫度℃ |
消聲量dB(A) |
H |
H1 |
D |
Ф1 |
HG20592-97 |
SQS-KODP-1 |
600-1100 |
0.6 |
200 |
30 |
1600 |
100 |
400 |
550 |
PN1.6 DN80 |
SQS-KODP-2 |
1050-1700 |
0.6 |
200 |
30 |
1600 |
100 |
400 |
550 |
PN1.6 DN100 |
SQS-KODP-3 |
2300-3800 |
0.6 |
200 |
30 |
1600 |
150 |
450 |
600 |
PN1.6 DN150 |
SQS-KODP-4 |
4200-6900 |
0.6 |
200 |
30 |
1600 |
150 |
450 |
600 |
PN1.6 DN200 |
SQS-KODP-5 |
6500-10800 |
0.6 |
200 |
30 |
1800 |
150 |
600 |
800 |
PN1.6 DN250 |
|
 |
SQS—KNP型氮氣放散消聲器
結構形式本系列消聲器是一種阻抗復合型消聲器。
適用范圍本系列消聲器適用于降低空氣分離裝置或氮氣壓縮機后放散氮氣時產生的動力性噪聲。
規格、性能、外形尺寸
型號 |
消聲器適用參數 |
外形尺寸 |
進口法蘭標準 |
風量Nm3/h |
壓力MPa |
溫度℃ |
消聲量dB(A) |
H |
H1 |
Ф1 |
D |
HG20592-97 |
SQS-KNP-1 |
300-500 |
0.6 |
200 |
30 |
1450 |
100 |
500 |
300 |
PN0.6 DN50 |
SQS-KNP-2 |
615-1230 |
0.6 |
200 |
30 |
1800 |
100 |
580 |
430 |
PN0.6 DN80 |
SQS-KNP-3 |
1200-2000 |
0.6 |
200 |
30 |
2000 |
150 |
770 |
580 |
PN0.6 DN100 |
SQS-KNP-4 |
2700-4500 |
0.6 |
200 |
30 |
2500 |
150 |
800 |
606 |
PN0.6 DN150 |
SQS-KNP-5 |
4800-18000 |
0.6 |
200 |
30 |
2500 |
150 |
1000 |
780 |
PN0.6 DN200 |
SQS-KNP-6 |
7500-12500 |
0.6 |
200 |
30 |
3000 |
150 |
1200 |
940 |
PN0.6 DN250 |
SQS-KNP-7 |
10800-18000 |
0.6 |
200 |
30 |
3000 |
200 |
1400 |
1138 |
PN0.6 DN300 |
SQS-KNP-8 |
12000-24000 |
0.6 |
200 |
30 |
3500 |
200 |
1700 |
1310 |
PN0.6 DN350 |
SQS-KNP-9 |
19200-32000 |
0.6 |
200 |
30 |
3500 |
200 |
1700 |
1480 |
PN0.6 DN400 |
|
 |

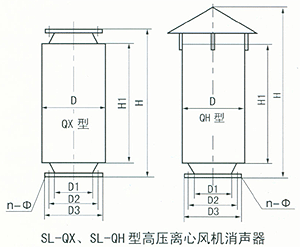

SQS—OX、SQS—QH型高壓離心風機消聲器
結構形式本系列消聲器為一種阻抗復合式消聲器，其阻性段采用列管吸聲通道，抗性段采用了多室抗性腔直通道及十字形吸聲片形式，從而保證了在較寬頻帶范圍內具有足夠的消聲量。
適用范圍主要用干各種系列(8—18型，9—27型)的高壓離心通風機，用于降低進、出風口等空氣動力性噪聲。
SQS—QX型兩端均為法蘭聯接可串接于管道中；
SQS—QH型一端為防雨帽，僅供設置在室外管道末端和封閉式機房進風口選用。
規格、性能、外形尺寸
型號 |
適用流量
Nm3/h |
外形尺寸 |
法蘭尺寸 |
氣流
速度
m/s |
阻力
損失
Pa |
外徑D |
有效
長度
H1 |
外形尺寸H(mm) |
內徑D1 |
中心圓D2 |
外徑D3 |
聯接孔 |
OX |
OR |
孔徑Ф |
孔數n |
SQS-QX-1
SQS-QH-1 |
2000 |
450 |
130 |
1550 |
1650 |
230 |
318 |
350 |
12 |
6 |
13.4 |
170 |
SQS-QX-2
SQS-QH-2 |
5000 |
600 |
1300 |
1550 |
1650 |
340 |
426 |
450 |
14 |
8 |
13.5 |
215 |
SQS-QX-3
SQS-QH-3 |
800 |
730 |
1300 |
1600 |
1700 |
420 |
506 |
540 |
14 |
12 |
16 |
235 |
SQS-QX-4
SQS-QH-4 |
12000 |
790 |
1400 |
1800 |
1800 |
500 |
606 |
640 |
14 |
12 |
17 |
260 |
SQS-QX-5
SQS-QH-5 |
15000 |
900 |
1540 |
1890 |
2020 |
580 |
686 |
720 |
14 |
12 |
17 |
260 |
SQS-QX-6
SQS-QH-6 |
20000 |
950 |
1640 |
1990 |
2140 |
650 |
806 |
790 |
14 |
12 |
17 |
260 |
SQS-QX-7
SQS-QH-7 |
25000 |
1000 |
1690 |
2040 |
2240 |
700 |
816 |
840 |
14 |
12 |
18 |
300 |
SQS-QX-8
SQS-QH-8 |
30000 |
1100 |
1750 |
2150 |
2400 |
780 |
886 |
920 |
14 |
16 |
17.5 |
280 |
SQS-QX-9
SQS-QH-9 |
35000 |
1180 |
1800 |
2200 |
2500 |
840 |
945 |
980 |
14 |
16 |
17.6 |
280 |
SQS-QX-10
SQS-QH-10 |
40000 |
1330 |
1880 |
2250 |
2600 |
900 |
1006 |
1040 |
14 |
24 |
17.5 |
280 |
SQS-QX-11
SQS-QH-11 |
50000 |
1420 |
1990 |
2250 |
2650 |
1000 |
1106 |
1140 |
14 |
24 |
17.7 |
280 |
SQS-QX-12
SQS-QH-12 |
80000 |
1780 |
2900 |
3200 |
3600 |
1300 |
1420 |
1480 |
24 |
30 |
16.7 |
300 |

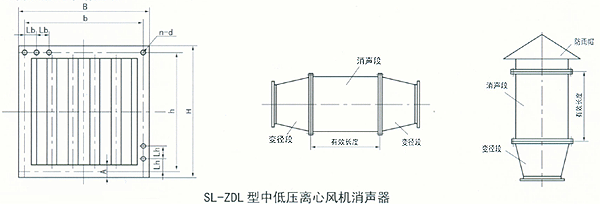

SQS—ZDL型中低壓離心風機消聲器
結構形式本系列消聲器為片式阻性消聲器，維修更換方便，分為A、B、C三種片型，適應不同的消聲頻率特性，可按需要選用，并有單節1m及1.5m、2m、2.5m、3m五種長度獲得合理消聲量。
適用范圍本系列消聲器適用于工業與民用建筑中具有一般用途的中低壓離心通風機配套。例如：4-72、4-73、5-48、6-48等系列中各機號的風機，在作為通風換氣、鍋爐鼓風使用中都可以用本系列消聲器作為降低風機進、排氣噪聲。當消聲器通過流量在1000-700000m3／h范圍內，消聲器耐壓<8000Pa，消聲量大于25dB(A)。
使用注意事項
1．消聲器片間流速一般可選等于管道流速，對于民用建筑消聲器片間流速V通常取V=3-10m／s，對于工業消聲器可取V=12—25m／s，****不超過30m／s。
2．消聲器前后需加變徑管，訂貨時就應提供對應管道截面尺寸及法蘭尺寸。3．如需加防雨罩請注明。
規格、性能、外形尺寸
規格 |
A |
B |
H |
b |
h |
Lb |
Lh |
n-Ф |
1 |
50 |
508 |
558 |
466 |
516 |
116.5 |
129 |
16-Ф12 |
2 |
50 |
708 |
558 |
665 |
516 |
133 |
129 |
18-Ф12 |
3 |
50 |
828 |
558 |
789 |
516 |
131 |
129 |
20-Ф12 |
4 |
50 |
708 |
828 |
786 |
665 |
131 |
133 |
22-Ф16 |
5 |
50 |
828 |
1008 |
786 |
996 |
131 |
138 |
26-Ф16 |
6 |
60 |
1070 |
1070 |
996 |
996 |
138 |
138 |
28-Ф18 |
7 |
60 |
1370 |
1070 |
1296 |
996 |
138 |
138 |
28-Ф18 |
8 |
60 |
1370 |
1370 |
1296 |
1296 |
162 |
162 |
32-Ф18 |
9 |
60 |
1520 |
1520 |
1900 |
1448 |
181 |
181 |
32-Ф18 |
10 |
60 |
1970 |
1520 |
1900 |
1448 |
190 |
181 |
36-Ф20 |
11 |
60 |
1970 |
1970 |
1900 |
1900 |
190 |
190 |
40-Ф20 |
12 |
100 |
2462 |
2012 |
2870 |
1920 |
197.5 |
192 |
44-Ф20 |
13 |
100 |
1462 |
2462 |
2870 |
2370 |
197.5 |
197.5 |
48-Ф22 |
14 |
100 |
2912 |
2462 |
2821 |
2370 |
217 |
197.5 |
22-Ф50 |
15 |
100 |
3212 |
2912 |
3120 |
2821 |
208 |
217 |
56-Ф24 |
16 |
100 |
3812 |
2912 |
3728 |
2821 |
219 |
217 |
60-Ф24 |

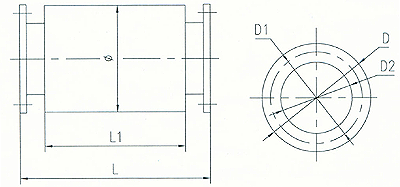

SQS—CZ型軸流風機消聲器
結構形式SQS—CZ型軸流風機消聲器系列由阻性消聲筒體和十字形吸聲片組成，結構簡單，安裝方便。
適用范圍主要用于降低各種室內進排風、礦井通風軸流風機的空氣動力性噪聲。
規格、性能、外形尺寸
型號 |
適用風量Nm3/h |
外形尺寸 |
法蘭尺寸 |
外徑Ф |
有效長度L1 |
安裝長度L |
內徑D2 |
D1 |
D |
SQS-CZ-3 |
3900 |
405 |
400 |
500 |
303 |
357 |
405 |
SQS-CZ-4 |
7700 |
500 |
400 |
500 |
404 |
458 |
500 |
SQS-CZ-5 |
8500 |
605 |
530 |
630 |
506 |
569 |
605 |
SQS-CZ-6 |
15000 |
706 |
700 |
800 |
606 |
680 |
706 |
SQS-CZ-7 |
24000 |
807 |
820 |
920 |
707 |
792 |
807 |
SQS-CZ-8 |
36000 |
908 |
950 |
1050 |
808 |
893 |
908 |
SQS-CZ-9 |
41000 |
1009 |
1100 |
1200 |
909 |
994 |
1009 |
SQS-CZ-10 |
4700 |
1110 |
1200 |
1300 |
1010 |
1096 |
1110 |
| |

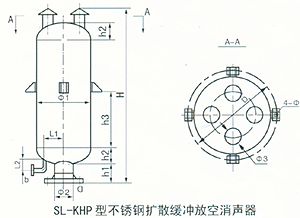

SQS—KHP型不銹鋼擴散緩沖放空消聲器
結構形式本消聲器是一種擴容緩沖、小孔噴注與吸聲結構相結合的復合消聲器，在材質上采用既抗燃又耐腐蝕的不銹鋼，適用于氧氣、氮氣、空氣、化工工藝氣體及水蒸汽在排放時產生的排氣噴流噪聲。
技術性能1．適用放散量：4000-128000m3／h(標況)：2．適用壓力：放空閥前壓力0.2MPa；3．使用溫度：<400℃；4．消聲量：>30dB(A)。
注意事項1．本消聲器配帶材質為20號鋼PN2.5
HG20592-97接管法蘭一對，排污管法蘭一對；2．用戶自配PN2.5，DN20排污閥一個；3．若放空閥前壓力P>2.5Mpa，宜在消聲器前配管上安裝一個巾ф=0.5D(配管直徑)節流孔板；4．嚴禁油、水浸入吸聲材料；5．安裝時消聲器本體不得承受本身重量以外其它外力牽扯，并須豎直安裝。
消聲器訂貨須知：用戶訂購消聲器時應正確書寫型號、規格、名稱，并提供如下工況條件，以便準確設計選型。1、適用于什么場合(或什么工藝過程)；2、介質名稱、成分、工作狀況下的密度、流量；3、消聲器入口前的工作壓力、工作溫度；4、與消聲器入口相連的接管通徑，法蘭標準；5、材質(一般氧氣放散、蒸汽消聲器等場合采用不銹鋼304)；6、要求降噪音；
7、條件許可，請?zhí)峁┰肼曨l率圖：
8、其他特殊要求也請一并寫上。

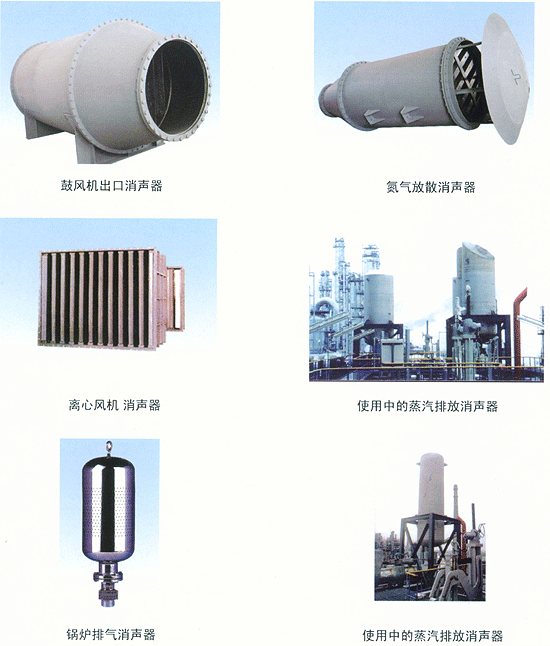

部分消聲器產品圖：
|
高效換熱器
