靜態混合器具有快速高效，低能耗的管道螺旋混合。對于兩種介質的混合時間短，擴散效果達90％以上?？晒?jié)省藥劑用量約20～30％。而且結構簡單占，地面積小。采用玻璃鋼材質具有加工方便，堅固耐用耐腐蝕等優點。
在給排水和環保工程中對投加各種混凝劑、助凝劑、臭氧、液氯及酸堿中和、氣水混合等方面都非常有效。對提高水處理效果，節省能源，具有重大的經濟意義。
構造和作用原理：
靜態混合器一般為三節組成（也可根據混合介質的性能增加節數）。每節混合器有一個180°扭曲的固定螺旋葉片，分左旋和右旋兩種。相鄰兩節中的螺旋葉片旋轉方向相反，并相錯90°。為便于安裝螺旋葉片，筒體做成兩個半圓形，兩端均用法蘭連接，筒體縫隙之間用環氧樹脂粘合，保證其密封要求?；旌掀鞯穆菪~片不動，僅是被混合的物料或介質的運動，流體通過它除產生降壓外，它不用外部能源。主要是流動分割、徑向混合、反向旋轉，兩種介質不斷激烈摻混擴散，達到混合目的。

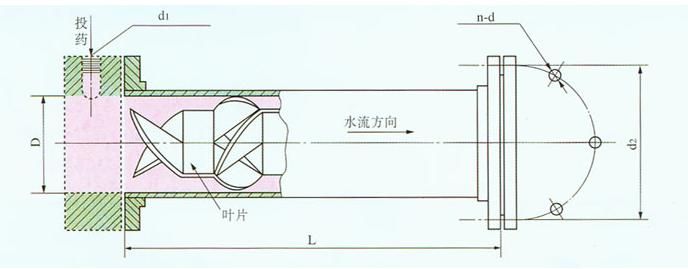

管道混合器結構圖 靜態混合器主要設計數據
1. 混合器管徑按經濟流速進行選擇，一般按0.9～1.2m/s計算，管徑大于500mm的******流速可達1.5m/s。有條件時，將管徑放大50～100mm，可以減少水頭損失；
2. 混合器節數基本組合按三節考慮，水頭損失約0.4～0.6m，也可根據混合介質的情況增減節數；
3. 混合器管內水壓按1.0kg/cm2考慮，也可根據實際壓力進行設備加工；

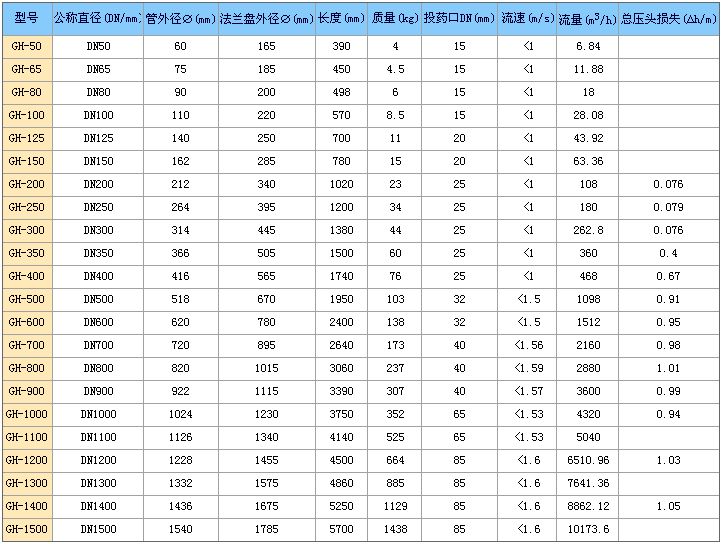

靜態混合器型號規格表
|
