流型選擇根據流體物性、混合要求來確定流體流型。流型受表觀的空管內徑流速控制。
1 對于中、高粘度流體的混合、傳熱、慢化學反應,適宜于層流條件操作,流體流速控制在0.1~0.3 m/s。
2 對于低、中粘度流體的混合、萃取、中和、傳熱、中速反應,適宜于過渡流或湍流條件下工作,流體流速控制在0.3~0.8m/s。
3 對于低粘度難混合流體的混合、乳化、快速反應、預反應等過程,適宜于湍流條件下工作,流體流速控制在0.8~1.2m/s。
4 對于氣-氣、液-氣的混合、萃取吸收、強化傳熱過程,控制氣體流速在1.2~14 m/s的完全湍流條件下工作。
5對于液-固混合、萃取,適宜于湍流條件下工作,設計選型時,原則上取液體流速大于固體******顆粒在液體中的沉降速度。固體顆粒在液體中的沉降速度用斯托克斯(Stokes)定律來計算:
(2.0.1)
式中
V顆粒——沉降速度,m/s;
d——顆粒******直徑,m;
ρ顆粒、ρ液體——操作工況條件下,顆粒、液體的密度,kg/m“;
μ——操作工況條件下的液體動力粘度,mPa·s;
g——重力加速度,9.81m/s2。
靜態混合器混合效果與長度的關系
靜態混合器長度的確定:一是由工藝本身的要求,二是通過基礎實驗和實際應用經驗來確定注①。
1 湍流條件下,混合效果與混合器長度無關,也就是在給定混合器長度后再增加長度,其混合效果不會有明顯的變化。推薦長度與管徑之比L/D=7~10(SK型混合長度相當于L/D=10~15)。
2 過渡流條件下,推薦長度與管徑之比L/D=10~15。
3 層流條件下,混合效果與混合器長度有關,一般推薦長度為L(zhǎng)/D=10~30。
4 對于既要混合均勻,又要盡快分層的萃取過程,在控制流型情況下,混合器長度取L/D=7~10。
5 流體的連續相與分散相的體積百分比和粘度比關系,如果相差懸殊,混合效果與混合器長度有關,一般取上述推薦長度的上限(大值)。
6 對于乳化、傳質、傳熱的過程,混合器長度應根據工藝要求另行確定。
注:①以上所列混合效果與混合器長度的關系是指液-液、液-氣、液-固混合過程的數據,對于氣-氣混合過程,其混合比較容易,在完全湍流情況下L/D=2~5即可。
靜態混合器的壓力降計算公式
對于系統壓力較高的工藝過程,靜態混合器產生的壓力降相對比較小,對工藝壓力不會產生大的影響。但對系統壓力較低的工藝過程,設置靜態混合器后要進行壓力降計算,以適應工藝要求。
1 SV型、SX型、SL型壓力降計算公式:
(2.0.3-1)
(2.0.3-2)
水力直徑定義為混合單元空隙體積的4倍與潤濕表面積(混合單元和管壁面積)之比:
(2.0.3-3)
式中
ΔP——單位長度靜態混合器壓力降,Pa;
f——摩擦系數;
ρc——工作條件下連續相流體密度,kg/m3;
u——混合流體流速(以空管內徑計),m/s;
ε——靜態混合器空隙率,ε=1—Aδ
dh——水力直徑,m;
Reε——雷諾數;
μ——工作條件下連續相粘度,Pa·s;
L——靜態混合器長度,m;
ΔA——混合單元總單面面積,m2;
A——SV型,每m2體積中的混合單元單面面積,m2/m3
dh mm |
2.3 |
3.5 |
5 |
7 |
15 |
20 |
A m2/m3 |
700 |
475 |
350 |
260 |
125 |
90 |
δ——混合單元材料厚度,m,一般δ= 0.0002m;
D——管內徑,m。

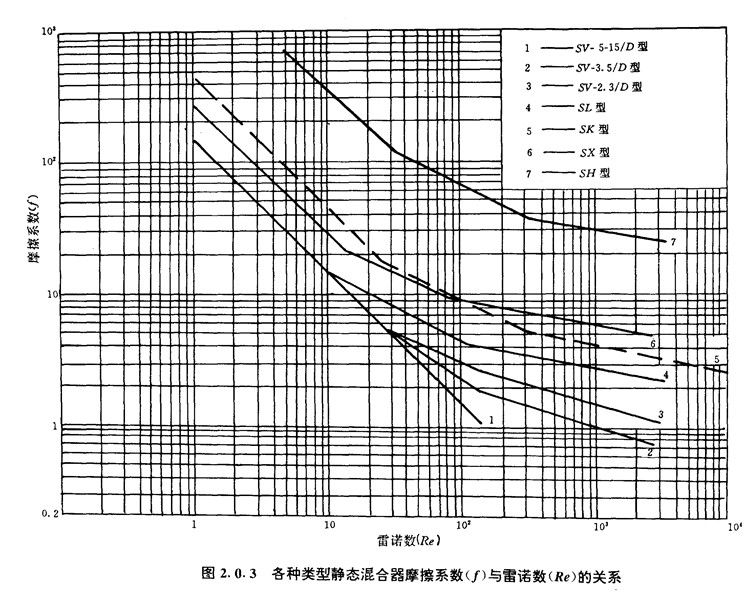

摩擦系數(f)與雷諾數(Re)的關系式見表2.0.3-1和圖2.0.3所示。
- SH型、SK型壓力降計算公式
(2.0.3-4)
(2.0.3-5)
摩擦系數(f)雷諾數(ReD)的關系式見表2.0.3-2和圖2.0.3所示。關系式的壓力降計算值允許偏差±30%,適用于液-液、液-氣、液-固混合。
SV型、SX型、SL型靜態混合器f與Reε關系式
|
表2.0.3-1
|
混合器類型
|
SV-2.5/D
|
SV-3.5/D
|
SV-5~15/D
|
SX型
|
SL型
|
層流區
|
范 圍
關系式
|
Reε≤23
f=139/Reε
|
Reε≤23
f=139/Reε
|
Reε≤150
f=150/Reε
|
Reε≤13
f=235/Reε
|
Reε≤10
f=156/Reε
|
過渡流區
|
范 圍
關系式
|
23<Reε≤150
f=
23.1Reε-0.428
|
23<Reε≤150
f=
43.7Reε-0.631
|
—
—
|
13<Reε≤70
f=
74.7Reε-0.476
|
10<Reε≤100
f=
57.7Reε-0.568
|
湍流區
|
范 圍
關系式
|
150<Reε≤2400
f=
14.1Reε-0.329
|
150<Reε≤2400
f=
10.3Reε-0.351
|
Reε>150
f≈1.0
|
70<Reε≤2000
f=
22.3Reε-0.194
|
100<Reε≤3000
f=
10.8Reε-0.205
|
完全湍流區
|
范 圍
關系式
|
Reε>2400
f≈1.09
|
Reε>2400
f≈0.702
|
—
—
|
Reε>2000
f≈5.11
|
Reε>3000
f≈2.10
|
SL型、SK型靜態混合器f與ReD關系式
|
表2.0.3-2
|
混合器類型
|
SH型
|
SK型
|
層流區
|
范 圍
關系式
|
ReD≤30
f=3500/ReD
|
ReD≤23
f=430/ReD
|
過渡流區
|
范 圍
關系式
|
30<Reε≤320
f=646ReD-0.503
|
23<Reε≤300
f=87.2ReD-0.491
|
湍流區
|
范 圍
關系式
|
ReD>320
f=80.1ReD-0.141
|
300<ReD≤11000
f=17.0ReD-0.205
|
完全湍流區
|
范 圍
關系式
|
—
—
|
ReD>11000
f≈2.53
|
氣-氣混合壓力降計算公式
氣-氣混合一般均采用SV型靜態混合器,其壓力降與靜態混合器長度和流速成正比,與混合單元水力直徑成反比。對不同規格SV型靜態混合器測試,關聯成以下經驗計算公式:
(2.0.3-6)
式中
ΔP——單位長度靜態混合器壓力降,Pa;
u——混合氣工作條件下流速,m/s;
ρc——工作條件下混合氣密度,kg/m3;
L——靜態混合器長度,m;
dh——水力直徑,mm。
 |
